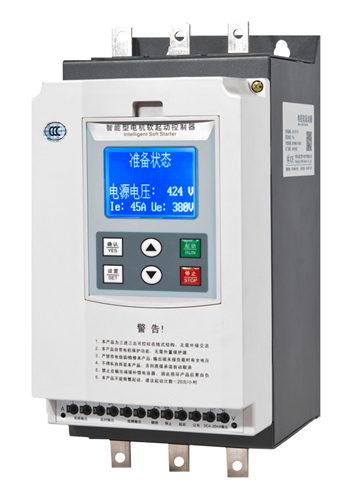

产品概述:
ZHCR-C系列软启动器采取三进三出可控硅全时在线式结构，成套装柜无需外接交流接触器；内部采用大功率风冷散热器和高速轴流风机，确保软启动长时间可靠运行；使用时务必考虑柜内排风散热！本产品广泛适用于传输类设备、风机、水泵、破碎机等负载的起动控制，产品符合GB14048.6-2016
性能特点:
V3软起动（下称V3）设计理念秉承可靠、好用、实用、低综合成本。
这里所说的综合成本包括：制造成本、现场调试成本、故障诊断成本、售后服务成本等。
V3具体特点罗列如下：
1、屏幕显示信息量大，便于远程诊断分析，减少因误判而带来的包括往返差旅费等故障解决成本。
2、外部适配N/5电流互感器，较之N/1或者N/0.1互感器，市场通用，方便售后维护。
3、可控硅驱动电路采用脉冲变压器，减少因可控硅导通不良等而引起的电路板损坏。
4、无需现场校准电流。V3摒弃以往通过改变电流采样电阻来适配不同功率起动柜的方法。原方法的最大弊端是，当匹配不同功率柜时，需要改变电流采样电阻，并往往需要现场进行校准。V3仅通过互感器比例设置，即可与相应功率柜匹配。因其具有的通用性，极大的方便整机厂备货与现场售后服务人员。
5、触发电路功率大，可选用触发电流达 100mA 的可控硅。扩大对可控硅的适应范围，也便于整机厂选型。
6、所有的继电器都可以编程，便于灵活应对用户要求。
7、分别设置面板按键与接线端子的起动、停止方式（点动、软起、软停多种组合），可应对某些比较特殊的要求
8、真正的两线方式。两线控制起停方式接线极为简单。通常，该起停方式尤其适用于浮球供水场合。
9、两种起动方式：电压起动、限流起动。
电压起动方式，类似自耦起动或星-三角起动。但尤其适用于现场电源比较“软”的场合：起动时输出到电机的起动电压，不受输入电压高低影响，仅取决于设定的起动电压（电源电压<起动电压时例外）。可减少无谓的“斜坡爬坡”时间，减少电机起动时大电流发热时间，利于快速完成起动过程限流起动方式，适用于现场要求起动电流比较小的场合。起动全过程检测三相平均电流不超过设定的数值。
10、可控硅限流功能。在整个起动、运行、软停过程中，随时监控电流不超过可控硅的标称电流。最大程度避免可控硅因过流而损坏。
11、故障定位准确。例如，可发生缺相时，除了定位到缺相的相位，并且还定位到具体是输入缺相还是输出缺相。方便用户现场查找故障源。
12、具有停机信息记录。记录中有停机时刻的输入电压、输出电压、各相电流、停机源、故障原因等信息。有了这类记录，可以在用户与服务方之间建立起规范化的沟通描述。避免因信息沟通不畅而造成的浪费。当遇到现场起动困难、莫名停机等疑难杂症时，调用此规范的信息，有利于快速沟通以及了解现场情况，极大方便了解决故障以及远程分析诊断。从而采取针对性措施快速解决问题。
13、为了现场快速简便的判别常见故障，特设计了“工具箱”。工具箱中有端口测试、电源测试、可控硅短路测试。方便诊断现场情况。
14、具有完备的保护功能。且各项保护功能均可关闭，以满足现场急需。
15、参数设置菜单设计简洁易懂。各个相关参数分组归类，相关参数附属在主参数之后，便于相关参数一次设置完成并可避免遗漏关联参数的设置。
技术参数:
序号
参数名称
提要
2.1
额定电流
电机的额定电流。初次使用必设
2.2
起动模式
电压、限流起动模式的选择
2.3
缺相保护
判断输出输入缺相依据的设置
2.4
短路保护
瞬时大电流的保护
2.5
欠流保护
电流太小的保护
2.6
失衡保护
电流不平衡保护
2.7
过载保护
超额定电流运行的保护
2.8
过热保护
可控硅散热器过热的保护
2.9
过压保护
输入电压太高的保护
2.10
欠压保护
输入电压太低的保护
2.11
键盘
键盘按键起动及停止模式的设置
2.12
端子
接线端子起动及停止模式的设置
2.13
K1 编程
K1 继电器功能设置
2.14
K2 编程
K2 继电器功能的设置
2.15
K3 编程
K3 继电器功能的设置
2.16
直流表
外接 0~20mA、4~20mA 直流表的选择
2.17
电源相序
可限定何种输入相序方可起动
2.18
软停设置
有关软停过程参数的设置
2.19
起动延时
收到起动指令后，延时起动时间
2.20
来电重起
运行期间停电，再次来电后是否自动起动
2.19
恢复出厂设置
额定电流恢复到出厂设置，其它参数恢复到缺省值
外形尺寸:
序号
参数
选项
缺省值
2.2
起动模式
电压起动、限流起动
电压起动
